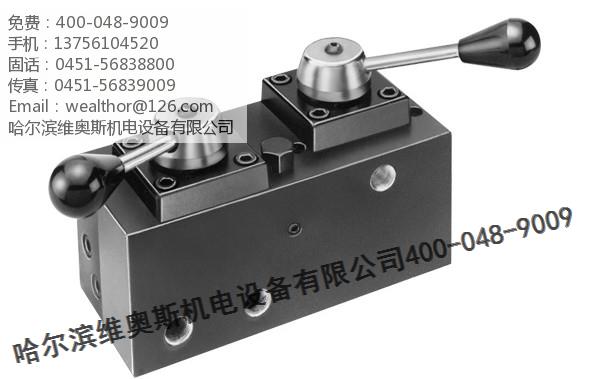

"双"3位4通 手动阀（中位旁通）
应用：多歧路、双作用张紧油缸带一个辅助油缸座。动作:双舵杆操作，锁定定位。
操作：
1、将阀“A”和“B”置于中位，启动泵；将缆索插入张紧工具。
2、阀“A”转至“张紧”位，油缸伸出张紧缆索。在该位置，利用拉伸油缸，泵的压力可控制作用力。“张紧”口内置有单向阀，只能通过在“B”阀的回油位置建压来释放。
3、当达到希望缆索的拉伸力，阀“A”应置于阀“B”的位置并且阀“B”应置于“基座”位置。油缸基座将会被增压至由“基座”释放阀所控制的基座压力（出厂设定275 bar）。
4、阀“B”转向“返回”位置，此压力是受控制的，不会超过155bar。张紧工具的“返回”部分将会被增压，并且当压力达到“张紧”口压力的15%时“张紧”口将会释放。
5、只要该压力保持差距，“张紧”口将保持开放并且油缸返回。“张紧”口与“基座”均向油箱开放。
6、当油缸全部返回后，两个阀均转至“中心”位置，油将直接返回油箱。“基座”释放阀最大设置压力为420bar。
用于泵类型: PA17*, PA46*, PA55, PE17*, PE21*, PE30, PE46*, PE55, PE84, PE120, PE200, PE400, PG30*, PG55, PG120, PG400, PQ60与 PQ120 系列*。
*由于内置阀的制约，这些泵具有减小第一级流量的特征。
小心：为了防止当油缸下降时突然失控的卸载，请使用连接有方向阀的型号:9596手动单向阀或型号:9720反向平衡阀以满足您的使用。
重要: 当您在PA17或PE17上安装本页上任何阀时，必须使用变换装置251582。
重要：当订购任何阀用于PE30或PG30系列泵时，需要用1/2" 长度的安装螺丝。对于9569, 9570,与 9579，请订购四个10856内六角螺钉，对9552，9572及9592阀，请订购4个12001内六角螺钉。
| 订货号 | 适用油缸类型 | 控制方式 | 阀的类型 | 电压 | 前进/回退 | 前进/保持/回退 | 预置单向阀 特点 |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 9632 | 单作用或双作用 | 手动 | 中位卸荷 | — | 特殊 | 否 | 否 | 0.9 |
安装于液压泵，定位锁定。六位五通手动“双”阀，阀“A”压力700bar，阀“B”压力420bar，壳体最大压力35bar.
