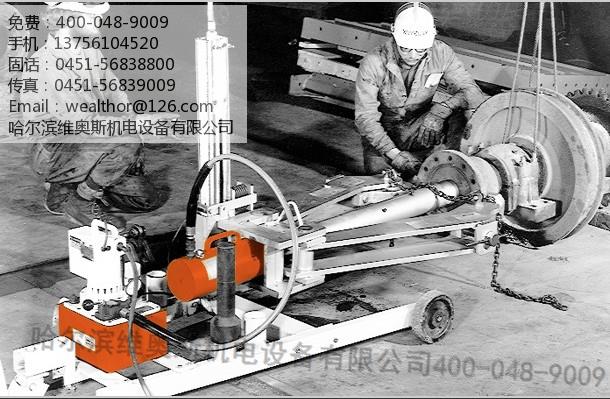

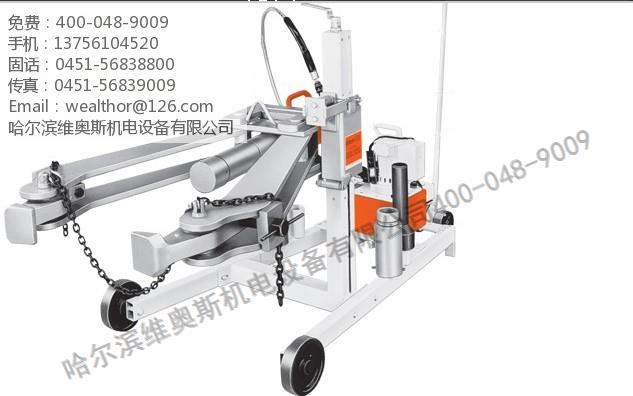

100吨 车载拔轮器
发布于：2015/9/7 点击：936 隶属于：美国斯派尔迪Power Team液压工具
Enforcer 100 系列产品特点：
- 可调爪头上使拉爪总是以平面与工件接触，保持链使爪头定位。
- Grip-O-Matic® 特性使拉力越大则夹紧力越大。
- 100吨单作用液压油缸，具有弹簧复位特性，最大工作压力为700 bar。
- 拔轮器吊环可使拔轮器吊起在工件中心离开地面距离超过914mm时仍可工作。
- 调节手柄可使拔轮器在垂直方向上下移动。
- 弹簧加载系统可承受100吨不均匀载荷。
- 液压泵是一个双速，高压并带有7.6米遥控线的电动泵。
- 拔轮器可灵活移动。
- 顶杆顶头有105mm及63.5mm。
ENFORCER 100系列产品
| 订货号 | 规格描述 | 重量 (kg) |
|---|---|---|
| PH1002 | 100吨, 2爪拔轮器. 包括: 2爪Grip-O-Matic® 自夹紧拔轮器，PE552S双速电动/液压驱动单元, C10010C 100吨260mm行程油缸，带6只顶头。 | 404 |
| PH1002J | 同PH1002-E220，但无液压驱动单元。 | 375 |
| PE552S* | 仅液压泵。0.84 KW, 220V, 50Hz, 单相, 最大载荷时电流13安培，也可提供115V， 50/60Hz型号。 | |
| 注意: 对115V, 50/60Hz 型号，订购号为 PH1002。 | ||
| 订货号 | 垂直高度 调整范围 (mm) |
总长度 (mm) |
最大工件 厚度 (mm) |
轮子直径 (mm) |
动力源要求 |
|---|---|---|---|---|---|
| PH1002-E220 | 304.8-914.4 | 2,387.6 | 304.8 | 203.2 | 220V, 50Hz, 13Amp |
| PH1002J | 304.8-914.4 | 2,387.6 | 304.8 | 203.2 | — |
| 订货号 | 最小开距 A (mm) |
最小开距时 的伸距 B (mm) |
最大开距 C (mm) |
最大开距时 的伸距 D (mm) |
拉爪端部尺寸 | 油缸高度 H (mm) |
||
|---|---|---|---|---|---|---|---|---|
| E (mm) |
F (mm) |
G (mm) |
||||||
| PH1002 | 381.0 | 1,066.8 | 1,219.2 | 863.6 | 25.4 | 57.2 | 127.0 | 260.4 |
| PH1002J | 381.0 | 1,066.8 | 1,219.2 | 863.6 | 25.4 | 57.2 | 127.0 | 260.4 |
油缸顶头
| 订货号 | 顶头类型 | 拔轮器包含的 顶头数量 |
J (mm) |
K (mm) |
L (mm) |
M (mm) |
N (mm) |
|---|---|---|---|---|---|---|---|
| 44745 | 顶杆 | 1 | 104.8 | — | 342.9 | 63.4 | — |
| 44766 | 加长杆 | 4 | 104.8 | — | — | — | 203.2 |
| 303045 | 顶杆 | 1 | 104.8 | 88.9 | — | — | — |
