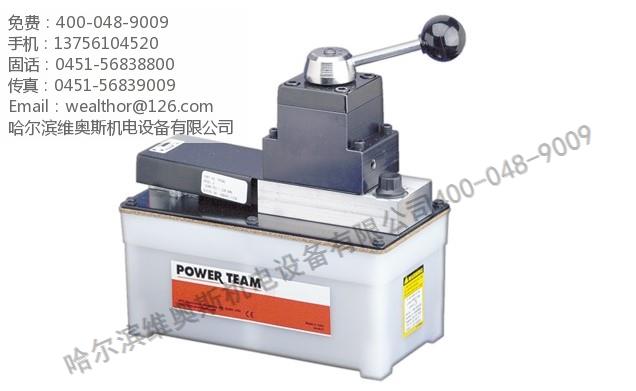

PA50: 低压/气动 液压泵
发布于：2015/9/7 点击：1276 隶属于：美国斯派尔迪Power Team液压工具
单速泵、低操作压力(220bar)。
- 易维修的气动马达（非抛弃型）具有维修经济性。
- 进气过滤器可保护马达。出口过滤器防止污染系统。
- 一系列容量的油箱可满足您使用的需求。
| 订货号 | 适用油缸 类型 |
规格描述 | 控制阀 型号 |
空气压力 (bar) |
油箱 | 油口规格 (in.) |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|---|
| 容量(L) | 可用油量 (L) |
|||||||
| PA50 | 单作用 | 基本液压泵带高密度聚乙烯油箱。 | — | 3-8 | 1,7 | 1,6 | 3/8 NPTF | 6,4 |
| PA50M | 单作用 | PA50、带金属油箱。 | — | 3-8 | 1,7 | 1,6 | 3/8 NPTF | 7,3 |
| PA50R | 单作用 | PA50、带3.7米遥控线缆。 | — | 3-8 | 1,7 | 1,6 | 3/8 NPTF | 8,4 |
| PA50RM | 单作用 | PA50、带金属油箱。 | — | 3-8 | 1,7 | 1,6 | 3/8 NPTF | 9,3 |
| PA50R2 | 单作用 | PA50R、带7.6 升油箱。 | — | 3-8 | 7,6 | 7,4 | 3/8 NPTF | 12,9 |
| PA50D | 单作用/双作用 | 与PA50功能一致,设计用于单作用和双作用液压系统。 控制阀的功能：前进/后退 |
9504, 3通或4通 |
3-8 | 1,7 | 1,6 | 3/8 NPTF | 8,4 |
| 注意: 气源输入接口 1/4" NPTF. 需要7bar 570 升压缩空气。 | ||||||||
| 订货号 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
最大输出压力 (bar) |
不同压力下的流量值* (L/min) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 (bar) |
7 (bar) |
70 (bar) |
220 (bar) |
|||||||||
| PA50, PS50R, PA50M, PA50RM |
196,9 | 149,2 | 111,1 | 241,3 | 127,0 | — | 101,6 x 228,6 | 220 | 2,05 | 1,76 | 1,41 | 0,45† |
| PA50R2 | 260,4 | 203,2 | 177,8 | 292,1 | 241,3 | — | 130,2 x 181,0 | 220 | 2,05 | 1,76 | 1,41 | 0,45† |
| PA50D | 263,5 | 149,2 | 111,1 | 241,3 | 127,0 | 228,6 | 101,6 | 220 | 2,05 | 1,76 | 1,41 | 0,45† |
| * 典型的流量。实际的流量随压力区域不同将会不同。 † PA50 系列是在220 bar压力测定的。 |
||||||||||||
