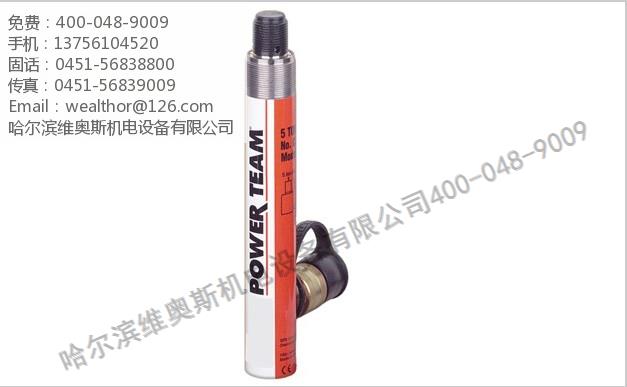

CBT: 5 - 25吨 顶端带螺纹的油缸 单作用/弹簧复位
发布于：2015/9/7 点击：1262 隶属于：美国斯派尔迪Power Team液压工具
单作用，弹簧复位。活塞杆和基座的螺纹适配相关的附件及转接头。
- 缸体颈部、活塞杆顶部带有螺纹，缸体底部带有内螺纹，非常易于安装。
- 每个油缸都有一个标准的3/8" NPTF规格的母接头 9796 ; 油口为 3/8" NPTF。
符合ASME B30.1 10,000 PSI标准
| 订货号 | 负载能力 (吨) |
行程 (mm) |
油量 (cm3) |
油缸内径 (mm) |
油缸 有效面积 (cm2) |
缸体 内部压力 (bar) |
700bar 时的负载 (吨) |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| C55CBT | 5 | 133,4 | 85 | 28,6 | 6,4 | 693,7 | 4,5 | 2,0 |
| C106CBT | 10 | 155,6 | 228 | 42,9 | 14,4 | 616,9 | 10,2 | 4,7 |
| C1010CBT | 257,2 | 375 | 42,9 | 14,4 | 616,9 | 10,2 | 6,3 | |
| C256CBT | 25 | 158,8 | 528 | 65,1 | 33,3 | 668,7 | 23,4 | 11,1 |
| C2514CBT | 362,0 | 1205 | 65,1 | 33,3 | 668,7 | 23,4 | 18,2 |
| A | B | C | D | E | |
|---|---|---|---|---|---|
| 订货号 | 活塞缩回 后总高度 (mm) |
活塞伸出 后总高度 (mm) |
外圆直径 (mm) |
颈部 螺纹尺寸 (in.) |
颈部 螺纹长度 (mm) |
| C55CBT | 266,7 | 400,1 | 38,1 | 1 1/2–16 | 28,6 |
| C106CBT | 292,1 | 447,7 | 57,2 | 2 1/4–14 | 28,6 |
| C1010CBT | 393,7 | 650,9 | 57,2 | 2 1/4–14 | 28,6 |
| C256CBT | 339,7 | 498,5 | 85,7 | 3 5/16–12 | 49,2 |
| C2514CBT | 542,9 | 904,9 | 85,7 | 3 5/16–12 | 49,2 |
| F | H | K | P | Q | |
|---|---|---|---|---|---|
| 订货号 | 底面至 油口距离 (mm) |
活塞杆 直径 (mm) |
活塞杆 伸出长度 (mm) |
活塞杆 顶部螺纹 (NPT) |
缸体底部 内螺纹(NPSM) (in) |
| C55CBT | 47,6 | 25,4 | 28,6 | 3/4–14 | 3/4–14 |
| C106CBT | 42,9 | 38,1 | 27,0 | 1 1/4–11 1/2 | 1 1/4–11 1/2 |
| C1010CBT | 42,9 | 38,1 | 27,0 | 1 1/4–11 1/2 | 1 1/4–11 1/2 |
| C256CBT | 47,6 | 57,2 | 47,6 | 2–11 1/2 | 2–11 1/2 |
| C2514CBT | 47,6 | 57,2 | 47,6 | 2–11 1/2 | 2–11 1/2 |
