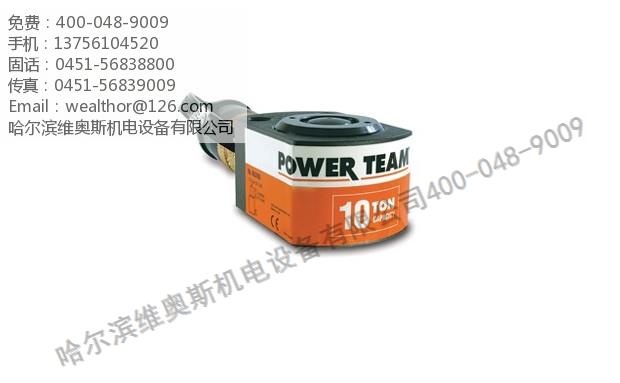

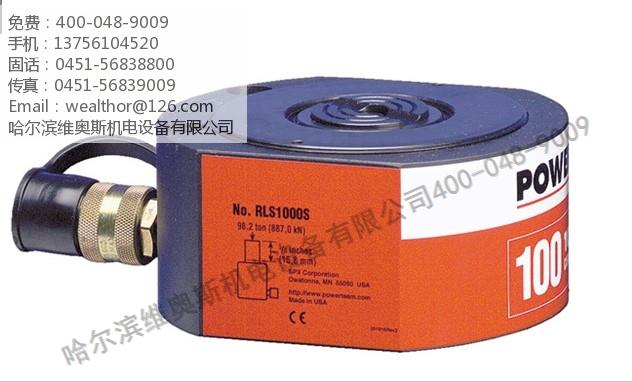

RLS: 5 - 150吨 薄型油缸 单作用/弹簧复位



适用于空间高度在41至101.6mm的狭窄空间作业。

• 油缸缸体、活塞和压紧螺母都作了防腐防磨的“POWER TECH”表面处理。
• 标准的凸型活塞杆（5 —30 吨）或转环鞍座（5—150 吨）使偏心载荷影响减小到最小。
• 独特的重载弹簧使活塞快速回缩。
• 每个缸体都有一个标准的 3/8" NPTF (型号：9796)母接头，(RLS50型油缸有一个不倾斜3/8"接头)。油口接头为3/8" NPTF。
• 除RLS50 外，所有油缸上的接口都向上倾斜以获得额外的空间。



订货号	负载能力  (吨)	行程  (mm)	油量  (cm3)	油缸内径  (mm)	油缸  有效内径  (cm2)	缸体  内部压力  (bar)	700 bar  时的负载  (吨)	重量  (kg)
RLS50	5	14,3	10	28,6	6,4	693,7	4,5	1,0
RLS100	10	11,2	17	42,9	14,4	616,6	10,1	1,5
RLS200	20	11,2	33	60,3	28,6	622,5	20,1	2,5
RLS300	30	12,7	53	73,0	41,9	637,2	29,4	3,9
RLS500S	50	15,9	99	88,9	62,1	716,6	43,6	6,4
RLS750S	75	15,9	163	114,3	102,6	650,3	72,1	10,6
RLS1000S	100	15,9	202	127,0	126,6	702,3	89,0	13,6
RLS1500S	150	14,3	282	158,8	197,9	674,2	139,1	23,6



RLS系列油缸的安装孔
订货号	基圆直径	深度	螺孔直径
RLS50	8,6	6,4	5,6
RLS100	10,7	8,7	7,1
RLS200	15,5	10,4	10,4
RLS300	15,5	11,2	10,4
RLS500S	17,8	12,7	11,9
RLS750S	20,3	14,2	13,5
RLS1000S	20,3	14,2	13,5
RLS1500S	20,6	14,2	13,5

	A	B	C1和C2	F	H	W	X	Y	Z
订货号	活塞缩回后  总高度  (mm)	活塞伸出后  总高度  (mm)	外圆直径  (mm)	底面至  油口距离  (mm)	活塞杆  直径  (mm)	安装孔位置  (mm)
RLS50	41,3	55,6	41,3 x 65,1	19,1	15,9	19,1	28,6	6,4	25,4
RLS100	44,5	55,6	55,6 x 82,6	15,9	19,1	17,5	36,5	9,5	33,3
RLS200	50,8	62,0	76,2 x 101,6	16,7	28,6	18,3	49,2	13,5	39,7
RLS300	58,7	71,4	95,3 x 114,3	18,3	34,9	20,6	52,4	21,4	44,5
RLS500S	66,7	82,6	114,3 x 139,7	21,4	44,5	23,8	66,7	23,8	54,0
RLS750S	79,4	95,3	140,5 x 165,1	25,4	54,0	23,8	76,2	32,2	65,9
RLS1000S	85,7	101,6	152,4 x 177,8	25,4	63,5	20,6	76,2	38,1	71,4
RLS1500S	101,6	115,9	190,5 x 215,9	33,3	76,2	33,4	117,5	36,5	79,4

•
