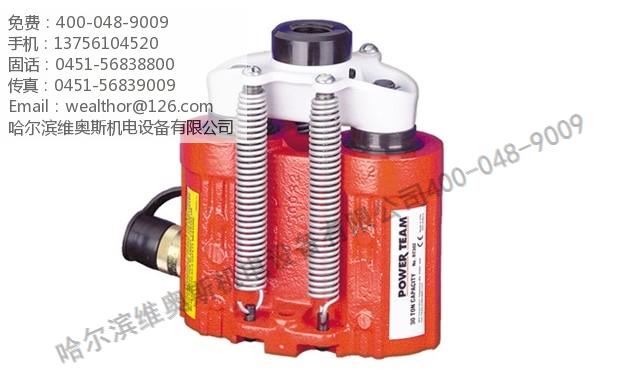

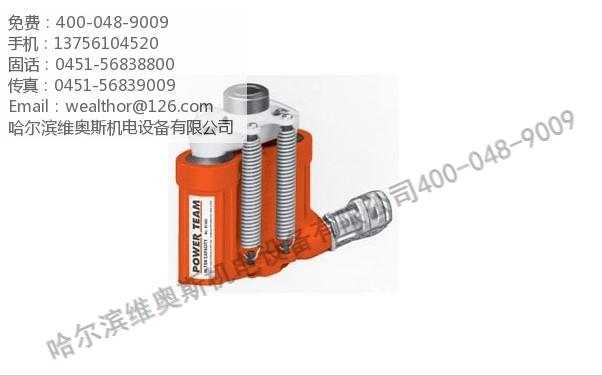

RT: 17.5 - 100吨 单作用/双作用/弹簧复位
发布于：2015/9/7 点击：1284 隶属于：美国斯派尔迪Power Team液压工具
适用于拉伸与压紧作业。
- 在工业中已运用了40多年，是成熟的设计。
- 油缸在最大行程处也能承受最大载荷。
- 紧凑双油缸设计，适用于有限空间作业。
- 可以通过简单地改变顶端配件使本体顶端带分接头的孔变为普通孔。
- 活塞经过“Power Tech”表面处理，可防腐防磨。
符合ASME B30.1 10,000 PSI标准
| 订货号 | 负载能力 (吨) |
行程 (mm) |
油量 (cm3) |
安装孔 直径 (mm) |
油缸 有效面积 (cm2) |
缸体 内部压力 (bar) |
700 bar 时的负载 |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|
| 推出 | 推出 | 回退 | |||||||
| RT172 | 17,5 | 50,8 | 116 | – | 8,7 | 22,8 | 683,62 | 16,2 | 6,6 |
| RT302 | 30 | 63,5 | 257 | – | 11,9 | 40,5 | 658,73 | 28,5 | 12,8 |
| RT503 | 50 | 76,2 | 482 | – | 16,7 | 63,3 | 702,78 | 44,5 | 25,4 |

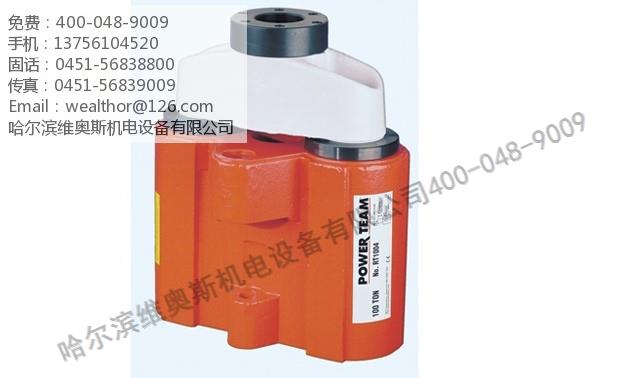

| RT1004** | 100 | 123,8 | 1581 | 1036 | 19,8 | 124,1 * | 716,71 | 87,3 | 72,6 |
| * 注意:每一个油缸都有带螺纹的顶部鞍座，油管快速接头和油缸附带的螺钉仅指推的一侧。 ** RT1004当油缸油塞行程达到最大时，有一个溢流阀使液压回流，保证油缸不会过压操作。 |
|||||||||
| A | B | C1 | C2 | L | M | N | Z | ||
|---|---|---|---|---|---|---|---|---|---|
| 订货号 | 活塞缩回后 总高度 (mm) |
活塞伸出后 总高度 (mm) |
外圆 直径 (mm) |
外圆 直径 (mm) |
承载帽 外圆 (mm) |
承载帽 螺纹 (in.) |
中空孔 直径 (mm) |
安装孔 位置 (mm) |
|
| RT172 | 174,6 | 225,4 | 95,3 | 146,1 | 44,5 | 1"–8 | 26,2 | 38,1 | |
| RT302 | 214,4 | 277,8 | 108,0 | 190,5 | 57,2 | 1 1/4"–7 | 32,9 | 46,0 | |
| RT503 | 268,3 | 344,5 | 149,2 | 238,1 | 73,0 | 1 5/8"–5 1/2 | 42,5 | 60,3 | |
| RT1004** | 384,2 | 508,0 | 266,7 | 336,6 | 120,7 | 2 1/2"–8 | 65,1 | 73,0 | |
| * 注意:每一个油缸都有带螺纹的顶部鞍座，油管快速接头和油缸附带的螺钉仅指推的一侧。 ** RT1004当油缸油塞行程达到最大时，有一个溢流阀使液压回流，保证油缸不会过压操作。 |
|||||||||
