适用于空间高度在89至290.5 mm的狭窄空间。
- 镀铜活塞杆和衬压紧螺母能耐磨损和耐腐蚀。
- 重载回复弹簧（双作用油缸除外）能使活塞快速回缩并提供低的回缩高度。
- 10—50 吨的油缸上的连接接头向上倾斜5 度以获得额外间隙。
- 带环槽的活塞顶端使载荷不致滑动。
- 油缸在最大行程处也能承受最大载荷。

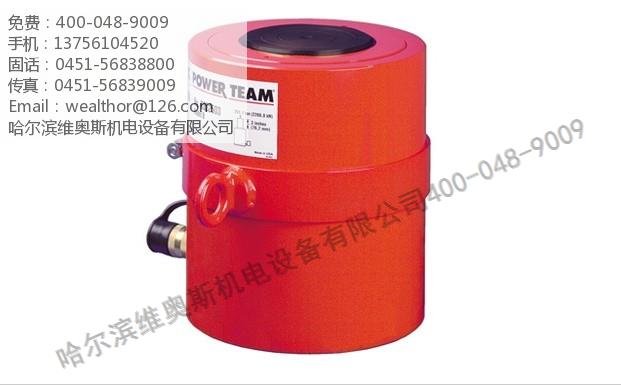

- 100吨与250吨油缸上配有可以拆装的携带手柄。
符合ASME B30.1 10,000 PSI标准
| 订货号 |
负载能力
(吨) |
行程
(mm) |
油量
(cm3)
|
油缸内径
(mm) |
油缸有效面积
(cm2) |
缸体内部压力
(bar) |
700 bar
时的负载 |
重量
(kg) |
| |
|
|
推出 |
退回 |
|
推出 |
推出 |
推出 |
|
| RSS101 |
10 |
38,1 |
55,8 |
– |
42,9 |
14,4 |
616,60 |
10,2 |
2,7 |
| RSS202 |
20 |
44,5 |
126,3 |
– |
60,3 |
28,6 |
622,53 |
20,0 |
4,5 |

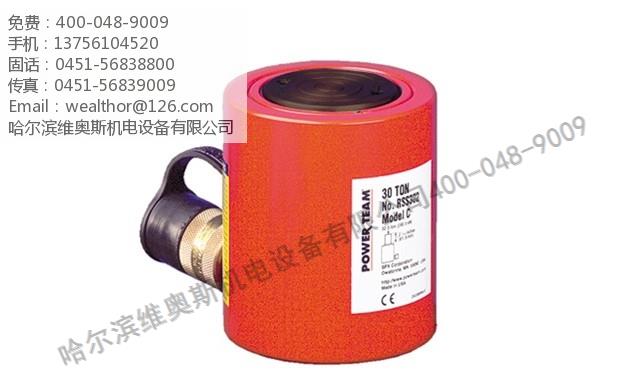

| RSS302 |
30 |
62,0 |
259,1 |
– |
73,0 |
41,9 |
637,28 |
29,5 |
6,7 |
| RSS502 |
50 |
60,3 |
373,9 |
– |
88,9 |
62,0 |
716,57 |
43,6 |
10,5 |

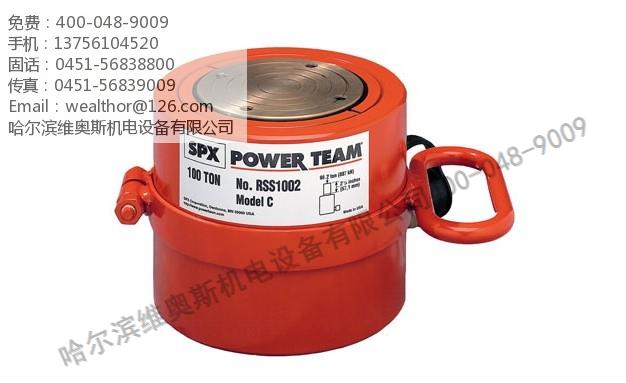

| RSS1002 |
100 |
57,2 |
724,9 |
– |
127,0 |
126,6 |
702,30 |
81,1 |
21,5 |
| RSS1002D |
100 |
38,1 |
482,2 |
211,6 |
127,0 |
126,6 |
702,30 |
81,1 |
24,8 |
| RSS2503 |
250 |
76,2 |
2.469,8 |
– |
203,2 |
323,9 |
686,44 |
227,8 |
99,9 |
| |
A |
B |
C |
F |
H |
| 订货号 |
活塞缩回后
总高度
(mm) |
活塞伸出后
总高度
(mm) |
外圆直径
(mm) |
底面
至油口距离
(mm) |
活塞杆
直径
(mm) |
| RSS101 |
88,9 |
127,0 |
69,9 |
15,9 |
38,1 |
| RSS202 |
95,3 |
139,7 |
90,5 |
15,9 |
54,8 |
| RSS302 |
117,5 |
179,4 |
101,6 |
15,9 |
63,5 |
| RSS502 |
127,0 |
187,3 |
123,8 |
19,1 |
79,4 |
| RSS1002 |
139,7 |
196,9 |
168,3 |
23,8 |
111,1 |
| RSS1002D |
144,5 |
182,6 |
174,6 |
23,8 * |
95,3 |
| RSS2503 |
290,6 |
366,8 |
250,8 |
46,0 |
139,7 |
| * 油缸顶部至油口距离39.7mm |
|
