产品详情

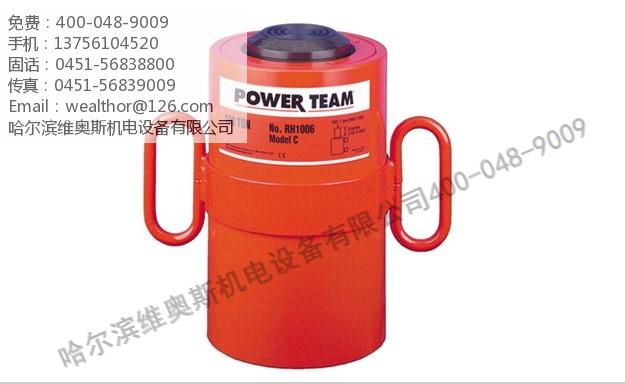

RH: 30 - 200吨 中空式油缸 双作用/液压复位
发布于：2015/9/7 点击：1779 隶属于：美国斯派尔迪Power Team液压工具
适用于缆绳、地脚螺栓、受力螺钉的拉紧等。
- 可互换的活塞端部附件使其运用更加灵活。
- 内置的安全装置可防止回油油回路的压力过高。
- 电镀的活塞杆能耐磨，优良的封装使其无泄漏且周期寿命长。
- 缸体内壁经耐腐蚀的“POWERTECH”表面处理。
- 油缸都具有一个标准的3/8"NPT母接头(型号：9796)，60吨至120吨油缸配有便于移动的手柄。
符合ASME B30.1 10,000 PSI标准
|
订货号 |
负载能力 (吨) |
行程 (mm) |
油量 (cm3) |
安装孔及 螺栓外圆 (in.) |
油缸 有效面积 (cm2) |
缸体 内部压力 (bar) |
700 bar 时的负载 (吨) |
重量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 推 | 拉 | 推 | 拉 | 推 | 拉 | 推 | 拉 | 推 | 拉 | ||||
| RH303 | 30 | 15 | 76,2 | 289 | 167 | 3/8-16x3 5/8 | 38,0 | 21,8 | 703,27 | 611,98 | 26,8 | 15,3 | 13,5 |
| RH306D | 30 | 15 | 152,4 | 580 | 333 | 7/16-20x3 5/8 | 38,0 | 21,8 | 703,27 | 611,98 | 26,8 | 15,3 | 20,4 |
| RH3010 | 30 | 20 | 257,2 | 1082 | 672 | / | 42,2 | 26,1 | 632,53 | 682,65 | 29,7 | 18,3 | 27,7 |
| RHA604D‡ | 60 | 25 | 101,6 | 807 | 338 | 1/8-13x5 1/2 | 79,4 | 33,2 | 672,24 | 669,41 | 55,8 | 25,1 | 16,2 |
| RH605* | 60 | 25 | 127,0 | 1009 | 423 | 1/8-13x5 1/2 | 79,4 | 33,2 | 672,24 | 669,41 | 55,8 | 25,1 | 33,1 |
| RH6010* | 60 | 40 | 257,2 | 2181 | 1427 | / | 84,8 | 55,4 | 629,63 | 642,12 | 59,6 | 38,9 | 54,5 |
| RH1001 | 100 | 45 | 38,1 | 526 | 233 | 5/8-11x7 | 138,0 | 60,8 | 644,66 | 658,04 | 97,0 | 42,7 | 38,6 |
| RH1006* | 100 | 50 | 152,4 | 1972 | 92 | 1/2-13x5 1/2 | 129,2 | 70,5 | 688,41 | 630,87 | 90,8 | 49,6 | 43,1 |
| RH1008D‡ | 100 | 45 | 257,2 | 如有需求，请询制造厂家。 | |||||||||
| RH10010* | 100 | 45 | 257,2 | 3552 | 1566 | / | 138,0 | 60,8 | 644,66 | 658,04 | 97,0 | 42,7 | 109,0 |
| RH1505* | 150 | 70 | 203,2 | 2475 | 1207 | / | 194,1 | 94,8 | 685,13 | 656,66 | 136,9 | 66,8 | 67,2 |
| RH1508* | 150 | 75 | 203,2 | 3929 | 2086 | / | 193,2 | 102,6 | 690,51 | 650,45 | 135,9 | 72,1 | 103,1 |
| RH1508D*‡ | 150 | 75 | 203,2 | 如有需求，请询制造厂家。 | |||||||||
| RH2008* | 200 | 75 | 203,2 | 5307 | 2093 | 1 1/4-7x7 3/4 | 260,9 | 102,9 | 681,75 | 648,38 | 183,5 | 72,4 | 141,2 |
| RHA2008D*‡ | 200 | 75 | 203,2 | 如有需求，请询制造厂家。 | |||||||||
| A | B | C | D | E | F | G | H | N | O | |
|---|---|---|---|---|---|---|---|---|---|---|
| 订货号 | 活塞缩回后 总高度 (mm) |
活塞伸出后 总高度 (mm) |
外圆直径 (mm) |
颈部 螺纹尺寸 (in.) |
活塞颈部 螺纹尺寸 (mm) |
底面至 油口距离 (mm) |
顶部至 油口距离 (mm) |
活塞杆 直径 (mm) |
中空直径 |
内嵌 螺纹孔 (in.) |
| RH303 | 179,4 | 255,6 | 120,7 | / | / | 25,4 | 41,3 | 63,5 | 32,5 | 2-12 |
| RH306D | 281,0 | 433,4 | 120,7 | / | / | 25,4 | 41,3 | 63,5 | 32,2 | 2-12 |
| RH3010 | 438,2 | 695,3 | 114,3 | 4 1/2 -12 | 41,3 | 44,5 | 81,0 | 60,3 | 33,4 | 1 7/8-16 |
| RHA604D‡ | 241,3 | 342,9 | 177,8 | / | / | 39,7 | 57,2 | 101,6 | 54,0 | 3-12 |
| RH605* | 241,3 | 368,3 | 165,9 | / | / | 25,4 | 44,5 | 101,6 | 54,0 | 3-12 |
| RH6010* | 458,8 | 716,0 | 158,8 | 6 1/4 -12 | 47,6 | 54,0 | 81,8 | 92,1 | 54,0 | 4-16 |
| RH1001 | 165,1 | 203,2 | 212,7 | / | / | 31,8 | 58,8 | 127,0 | 79,8 | 4-16 |
| RH1006* | 314,3 | 466,7 | 184,2 | / | / | 37,3 | 59,1 | 111,1 | 52,4 | / |
| RHA1008D‡ | 如有需求，请询制造厂家。 | |||||||||
| RH10010* | 495,3 | 752,5 | 215,9 | 8 1/2 -12 | 57,2 | 63,5 | 91,7 | 139,7 | 79,8 | 4 1/2-12 -12 |
| RH1505* | 311,2 † | 438,2 | 215,9 | / | / | 37,3 | 68,3 | 139,7 | 65,1 | / |
| RH1508* | 349,3 | 552,5 | 247,7 | / | / | 39,3 | 61,1 | 152,4 | 80,2 | 5-12 |
| RHA1508D*‡ | 如有需求，请询制造厂家。 | |||||||||
| RH2008* | 408,0 | 611,2 | 273,1 | / | / | 57,2 | 81,8 | 190,5 | 103,2 | 6-12 |
| RH2008D*‡ | 如有需求，请询制造厂家。 | |||||||||
| * 配有携带手柄 ** RH120和RH121T没有内嵌的螺纹孔螺纹，但是有一个3/4-16的内螺纹孔，RH120的进油口型式为1/4"NPTF。 ‡ 铝质 |
||||||||||
