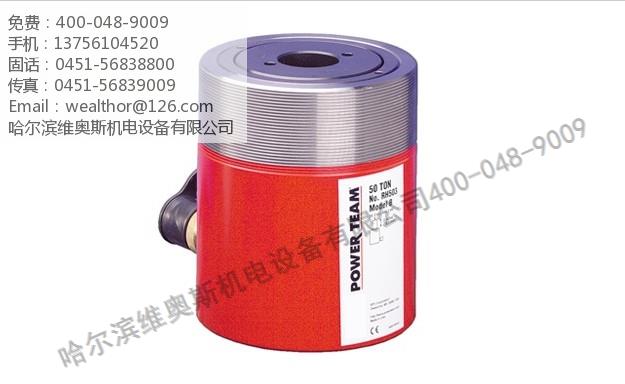

RH: 10 - 100吨 中空式油缸 单作用/弹簧复位
发布于：2015/9/7 点击：1749 隶属于：美国斯派尔迪Power Team液压工具
适用于拉拔与紧固。
- 可互换的活塞端部附件使其运用更加灵活。
- 12, 20*, 30*, 50, 60 吨油缸均具有顶部螺纹。
- 油缸在最大行程处也能承受全载。
- 缸体壁经“Power Tech“表面处理，具有耐腐蚀能力。
- 除RH120外，所有的油缸都具有一个标准的3/8"NPT母接头(型号：9796)
- RHA306型油缸具有铝质缸体和活塞杆。
RH203 与 RHA306型油缸不具有顶部螺纹，详情参阅表格。
符合ASME B30.1 10,000 PSI标准
| 订货号 | 负载能力 (吨) |
行程 (mm) |
油量 (cm3) |
安装孔及 螺栓外圆 (mm) |
油缸 有效面积 (cm2) |
缸体 内部压力 (bar) |
700 bar 时的负载 (吨) |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| RH102 | 10 | 63,5 | 91 | 1/4-20x60,3 | 14,3 | 624,25 | 10,0 | 4,1 |
| RH108 | 10 | 203,2 | 290 | 1/4-20x60,3 | 14,3 | 624,25 | 10,0 | 8,5 |
| RH120** | 12 | 8,0 | 14 | 5/16-18x50,8 | 17,8 | 599,29 | 12,5 | 1,4 |
| RH121 | 12 | 41,3 | 74 | / | 17,8 | 599,29 | 12,5 | 3,0 |
| RH121T* | 12 | 41,3 | 74 | 5/16-18x50,8 | 17,8 | 599,29 | 12,5 | 3,0 |
| RH123 | 12 | 76,2 | 136 | / | 17,8 | 599,29 | 12,5 | 4,0 |
| RH202 | 20 | 50,8 | 155 | 3/4-16x82,6 | 30,4 | 583,71 | 21,4 | 7,3 |
| RH203 | 20 | 76,2 | 193 | 3/4-16x82,6 | 25,3 | 702,30 | 17,8 | 9,1 |
| RH206 | 20 | 152,4 | 465 | 3/4-16x82,6 | 30,4 | 583,71 | 21,4 | 13,7 |
| RH302 | 30 | 63,5 | 260 | 7/16-20x92,1 | 40,9 | 652,04 | 28,8 | 11,6 |
| RHA306‡ | 30 | 149,2 | 625 | 7/16-20x92,1 | 40,9 | 652,04 | 28,8 | 9,9 |
| RH306 | 30 | 152,4 | 625 | / | 40,9 | 652,04 | 28,8 | 17,7 |
| RH503 | 50 | 76,2 | 534 | 1/2-18x120,7 | 70,0 | 634,87 | 49,3 | 21,2 |
| RH603* | 60 | 76,2 | 607 | 1/8-13x130,2 | 79,4 | 672,24 | 55,9 | 27,2 |
| RH606* | 60 | 152,4 | 1211 | 1/8-13x130,2 | 79,4 | 672,24 | 55,9 | 35,4 |
| RH1003* | 100 | 76,2 | 1014 | / | 133,0 | 668,79 | 93,5 | 52,2 |
| * 配有携带手柄 ** RH120和RH121T没有内嵌的螺纹孔螺纹，但是有一个3/4-16的内螺纹孔，RH120的进油口型式为1/4"NPTF。 ‡ 铝质 |
||||||||
| A | B | C | D | E | F | H | N | O | |
|---|---|---|---|---|---|---|---|---|---|
| 订货号 | 活塞缩回后 总高度 (mm) |
活塞伸出后 总高度 (mm) |
外圆直径 (mm) |
颈部 螺纹尺寸 (in.) |
活塞颈部 螺纹长度 (mm) |
底面至 油口距离 (mm) |
活塞杆 直径 (mm) |
中空直径 |
内嵌 螺纹孔 (in.) |
| RH102 | 135,0 | 198,4 | 76,2 | / | / | 25,4 | 52,4 | 19,5 | 1 3/4-12 |
| RH108 | 287,4 | 490,6 | 76,2 | / | / | 25,4 | 52,4 | 19,5 | 1 3/4-12 |
| RH120** | 55,6 | 63,5 | 69,9 | 2 3/4-16 | 31,8 | 9,5 | 34,9 | 17,5 | 3/4-16 |
| RH121 | 122,2 | 163,6 | 69,9 | 2 3/4-16 | 31,8 | 25,4 | 34,9 | 20,2 | / |
| RH121T* | 122,2 | 163,6 | 69,9 | 2 3/4-16 | 31,8 | 25,4 | 34,9 | 17,5 | 3/4-16 |
| RH123 | 184,2 | 260,4 | 69,9 | 2 3/4-16 | 20,6 | 25,4 | 34,9 | 20,6 | / |
| RH202 | 155,6 | 206,4 | 98,4 | 3 7/8-12 | 38,1 | 25,4 | 54,0 | 27,4 | 1 9/16-16 |
| RH203 | 154,0 | 230,2 | 101,6 | / | / | 25,4 | 69,9 | 26,6 | 2 1/4-12 |
| RH206 | 308,0 | 460,4 | 98,4 | 3 7/8-12 | 38,1 | 25,4 | 54,0 | 27,4 | 1 9/16-16 |
| RH302 | 158,8 | 222,3 | 120,7 | 4 3/4-12 | 38,1 | 29,4 | 82,6 | 32,9 |
2 3/4-12 |
| RHA306‡ | 283,4 | 432,6 | 130,2 | / | / | 31,8 | 82,6 | 32,5 | 2 5/8-8 |
| RH306 | 247,7 | 400,1 | 120,7 | 4 3/4-12 | 38,1 | 29,4 | 82,6 | 32,5 | 2 3/4-12 |
| RH503 | 181,0 | 257,2 | 152,4 | 6-12 | 50,8 | 31,8 | 104,8 | 42,5 | 3 1/4-12 -12 |
| RH603* | 235,0 | 311,2 | 158,8 | 6 1/4-12 | 63,5 | 25,4 | 91,3 | 54,0 | 3-12 |
| RH606* | 311,2 | 463,6 | 158,8 | 6 1/4-12 | 63,5 | 25,4 | 91,3 | 54,0 | 3-12 |
| RH1003* | 254,0 | 330,2 | 212,7 | / | / | 31,8 | 127,0 | 79,4 | 4 1/8-12 |
| * 配有携带手柄 ** RH120和RH121T没有内嵌的螺纹孔螺纹，但是有一个3/4-16的内螺纹孔，RH120的进油口型式为1/4"NPTF。 ‡ 铝质 |
|||||||||
